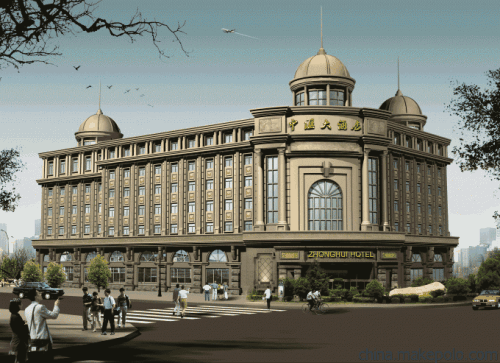

本工程方案主要根据某外立面旧墙改造项目分析其概况及施工方法

 1.旧城改造GRC装饰线条工程概况

（1）结构形式：二层为砖混结构，六层为框架结构，主体结构已完成并使用多年，根据改建图纸，外部增加较多零星结构。

（2）GRC线条施工部位：改建图纸中，为增加外墙立面的美观效果，增加了大量GRC预制线条。主要用于屋面檐口处、增加的柱廊顶部、楼层之间的腰线、阳台外部线条、屋顶檐口处。主要规格有500（宽） ×850mm （高）、 850（宽） ×850mm （高）、 500（宽）×600mm（高）、350（宽）×450mm（高）、120（宽）×400mm（高）。

2.GRC线条安装特点和难点

(1) GRC线条外挑宽度较大，外架搭设时要充分考虑GRC线条的尺寸，以免架子搭设完毕后，与安装GRC线条相冲突。

(2) 须严格按照施工图放线、控制好水平、垂直度、角线一定要直。

(3) GRC线条上口须处理好，特别是防水处理，否则将是外墙很大的渗水隐患。

(4) 建筑外墙外挑构件较多（如空调板、飘窗板），GRC线条在这些部位的安装及收口有较大的难度；另外在建筑物转角处也存在同样问题。

第三章、GRC线条施工准备

1.技术准备工作

（1）选择施工作业人员和施工管理人员，进行该部分施工工作。

（2）专项领导小组与施工人员要认真审阅业主提供的以下资料：建筑原结构图及现改造结构图（特别是安装GRC线条的部位）、GRC线条节点大样图，弄清楚GRC线条具体尺寸及安装标高。

（3）专项领导小组召集相关操作人员开专题会议，在会上做**的技术和***交底，与会人员签字确认。

2.现场准备工作

（1）根据施工图纸在外墙上弹好标高线，以控制GRC构件安装在同一水平线上。

（2）外架搭设时充分考虑GRC线条的安装特点及外挑尺寸，保证安装GRC线条时有足够的间距。

（3）尺寸为400*400MM以上的GRC线条在安装前须预埋角钢，示意图如下：

第四章、安装工艺

1． GR线条C固定安装

1）预埋角钢处GRC线条的安装：一般来说，尺寸超过400（宽）*400（高）的GRC线条因自重较大，须预埋角钢。构件中预留Φ8钢筋，通过Φ12钢筋与角钢焊接从而固定GRC线条，水平方向每20CM一根Φ12钢筋，竖直方向沿GRC高度设三道。（所用钢筋须刷防锈漆二度）

2）没有预埋角钢处GRC线条的安装：在安装对应建筑物结构中植Φ8钢筋，水平方向每20CM设一根，沿GRC高度设三道。通过Φ8钢筋与GRC线条中的钢筋焊接，从而固定GRC线条。（所用钢筋须刷防锈漆二度）
