昆明丁康装饰工程有限公司GRC制作流程介绍
(一)模具整理：
1将模具组合，清理检查尺寸是否合乎精度标准，围内模具是否变形。
2.模具与GRC的接触面涂抹脱模油，使脱模油均匀分布。
3.模具容许误差如下：
(二) GRC 喷制：
GRC 线板(重量)配比：玻璃纤维含量5%，水灰比 (W/C) = 0.3~0.35，泥砂比 =1：1。
2. 板制作时，所使用之水泥砂浆须拌合均匀 ，利用空压(维持压力5~7Kg/cm^2)将玻璃纤维喷枪喷出，要能均匀混合，每层喷射厚度为4~5mm左右，并与喷出之水泥砂浆均匀混合，每层喷射厚度为4~5mm，每层均要用滚筒加以滚压，以将气泡逐出，并压实增加密度，喷射方式以横向、纵向交互喷射操作。
3. 玻璃纤维喷出量的量测，一般在早上和下午各计量一次，含量重量百分比为5%，允许误差 + 1.0%及-0.5%，即含量应在 4.5~6.0 之间。
4. 除了玻璃纤维以外，所有材料在拌合前均应仔细测量。
5. 所有液体添加剂应该仔细秤量后倒入水中，搅拌均匀后，再添加其他材料拌合。
6. 在砂浆层喷涂后，即开始玻璃纤维强化水泥的喷涂作业。
7. 在一块板过程中，若机器故障而中断，则**在初凝开始前，即继续施作，否则应报废。初凝开始时间与水泥配比，添加剂的种类都有关联。
8. 在初凝开始前，**完成细部修饰或充分压实，使玻璃纤维强化水泥内之气泡溢出，以及迅速完成连续不同的部位和玻璃纤维强化水泥薄板与预埋铁件之连接部份，以免整体的连接性减弱。
9. GRC板的平均厚度应依 P.C.I规范，每 0.5M^2 面积检查 2 点，以针插入了解厚度之平均值。
10. 预埋的铁件，28天后其黏结后之耐性抗拉强度需达百公斤以下
(三)脱模和养护：
1. 脱模时，GRC的版需有均匀之支点，脱模后须立即进入养护区，继续做适当之养护，因GRC板很薄，且水泥含量特别，因此初期不，需注意支点，以免扭曲破坏。
2. 为防止的GRC版在脱模时因强度不足而产生破坏， 在模具的设计上要有好的拆模方式。为防止构件受无谓的外力，应使用适当吊装工具作业，以防制品受损。
(四)表面处理及修补：
1.脱模时的GRC构件受损剥落，或一般部位超过2毫米直径之气泡，蜂窝等，应加以修补抹平。
2.修补使用的水泥砂浆，须使用与GRC构件一样的水泥砂浆配比。
(五)储存和搬运：
1. 制品贮存方式一般均为平放，加以立放，应有适当的支撑以防止倾倒。
2. 储存场地应整平，不得积水，地面应有足够的承受力，贮存期间不得有任何不均匀的沉陷。
3. 搬运时，线板的表面不可碰损或有任何污染，且避免承受额外压力。
二 品质管制
(一)布聚：承包厂商须出具测试及出厂证明，设计单位及业主得不定期到长检验。
(二)测试样品须以 28 天材龄依据 CNS、BSI 或 ASTM 的测试规范进行测试。

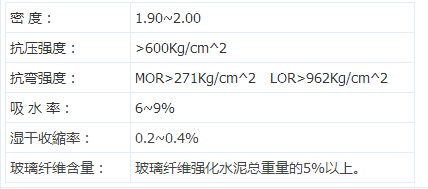

(三)GRC的物理性质：
三 构件运输计划
(一)运装配合：本工程的运输须配合现场吊装的需要，於吊装前将所需构件运往工地，并卸在业主所提供的 场地停放，待修饰完毕，再以小搬运方式再运至起吊点。原则上吊装所需构件均视当日需求量供应。
(二)包装：构件养护完成为防止运输破损，与构件固定点与易碰撞处加装防撞垫，以保护材料。
